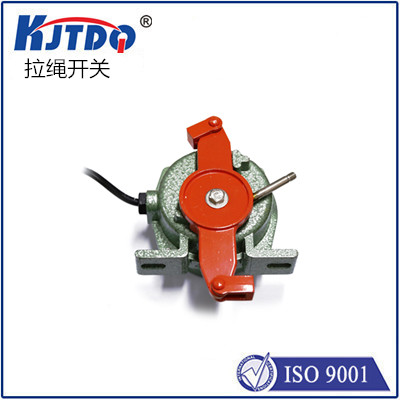

KJT-LS系列雙向拉繩開關
發布時間：2020-03-16 09:52:16瀏覽次數：
技術參數:
1.使用環境條件:
環境溫度-30+50℃
相對濕度不大于90
防護等級IP65
特點：
1、本機采用鋁合金鋁鑄造，強度較高；
2、表面采用塑料噴涂，漆膜附著力強；
3、殼體密封性能好，可在惡酷條件下工作；
4、機內結構為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。外形結構參見圖1，型接繩開關無警示
牌及相關機構。
安裝：
1、拉繩開關應安裝在現場人行過道一側，每25-30m安裝一臺；
2、將安裝支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在安裝支架上；3、拉繩開關之間用
鋼絲繩連接，兩端用鋼絲繩扎頭固定；
4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；
5、首尾各加一調整螺栓，用于固定鋼絲繩；
6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。
本機配接1.5m長的三蕊橡膠護電纜，并配有線號，可安圖2進行接線。
注：如用戶需要安裝支架、鋼絲繩、托環、調整螺栓等配件時，請訂貨時加以說明。
| 型號\參數 | 動作 角度 |
極限 角度 |
動作力 （kg） |
常開 | 常閉 | 觸點 容量 |
復位 方式 |
可靠性 | 重量 （KG） |
| KJT-LS-I型 | 30° | 60° | 10 | 1 | 1 |
AC
380V |
自動 | ≥106次 | 3 |
| KJT-LS-Ⅱ型 | 30° | 60° | 10 | 1 | 1 |
AC
380V |
手動 | ≥106次 | 3.5 |
