KJT-LLI型料流速度檢測器
發布時間：2020-03-19 13:30:12瀏覽次數：
結構特點：

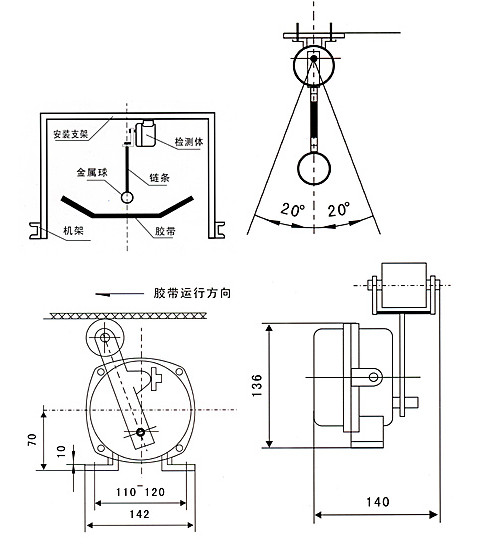

●對于膠帶較寬、帶速較高時采用門式支架安裝，見圖1
●如膠帶較窄、帶速較低時可采用單臂式支架
●采用鏈球與物料接觸，減小了物料對檢測器的直接沖擊，延長了使用壽命
●參見圖1若選用單臂式支架，橫梁在箭頭指向外斷開，橫梁與支臂交接處加儀斜拉鋼，如圖中虛線所示
工作原理：
●KJT-LLI型料流檢測裝置采用下垂鏈球與物料接觸的 檢測方式。當膠帶運 送物料時，物料推動球并帶擺臂向一側偏
移，若偏移角度大于20°時，內部開關動作，輸出一組開關信號。
●KJT-LLⅡ型采用有載式檢測。運行中的膠帶加載后，膠帶下沉，安裝在膠帶下面的檢測觸輪受壓并通過杠桿傳動使
機內行程開關動作，輸出信號，實現了檢測功能。
安裝調整：
●采用門式支架安裝，將檢測頭固定于橫梁上。
●鏈球高度可視現場情況確定。
●本裝置開關轉換角度為20°，對有傾角的膠帶機可適當調整安裝角度。
●對于單臂式安裝可參照門式安裝方式。
●DLL-Ⅱ型安裝在膠帶下而且下沉量最大的部位。
●無載荷時，膠帶與觸輪保持接觸。
●定期清除積塵，保持觸輪動作靈活自如。
| 環境溫度 | -30℃~70℃ 相對濕度不大于85% |
| 動作角度（雙向） | ±20° |
| 觸點數量 | 一常開一常閉 |
| 觸點容量 | U--380VAC Max I--5A Max |
| 防護等級 | IP55 |
| 可靠性 | 106次 |
