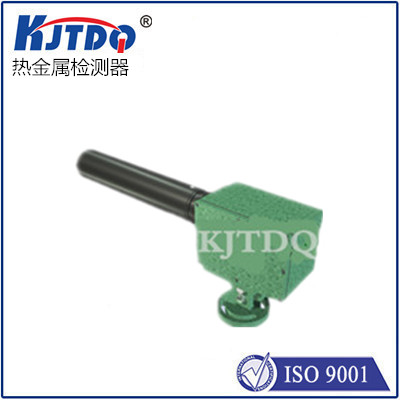

HMD2系列熱金屬檢測器
發布時間：2020-03-31 11:31:25瀏覽次數：
| 外殼形式 | 帶冷卻、冷卻 | |||
| 工作電源 | DC12V、DC24V、A110CV、A220CV；±10%額定電壓值 | |||
| 工作溫度 | -25℃～+70℃；有風冷、水冷時 -25℃～+120℃ | |||
| 檢測溫度 | 550℃～1400℃（普通型）；300℃～1400℃（低溫型） | |||
| 檢測距離 | 0.2m～8m | |||
| 指 示 燈 | 接通電源指示：綠LED亮；有信號工作指示：紅LED亮 | |||
| 輸出 形式 |
接 點（Z） | 接點容量：AC250V/5A；DC30V/5A | ||
| 電 平 |
12V | 高電平（A） | 有信號，對地高電平12V；負載電流100mA（推挽輸出） | |
| 低電平（B） | 有信號，對地低電平 0V；負載電流100mA（推挽輸出） | |||
| 24V | 高電平（C） | 有信號，對地高電平24V；負載電流100mA（推挽輸出） | ||
| 低電平（D） | 有信號，對地低電平 0V；負載電流100mA（推挽輸出） | |||
| 光隔離（G） | 最大輸入工作電壓≤DC27V，負載電流100mA | |||
| 延 時（S） | 0～5秒 | |||
| 自 檢 | 由外部開關控制 | |||
| 視場角度 | 安裝距離1m時，視場范圍為φ60mm | |||
| 連 接 件 | 一個或二個（可選） | |||
| 功 耗 | ≤5W | |||
| 絕緣電阻 | ≥20MΩ（當DC500V時） | |||
| 響應時間 | 接點＜20ms；電平與隔離＜2ms | |||
| 靈 敏 度 | 瞬時針旋轉，由低到高 | |||
| 保 護 | 直流輸入極性保護，電平輸出短路及過載保護 | |||
| 操作角度 | 方位角±45°，俯仰角±45° | |||
| 激光瞄準 | 根據用戶要求，可加裝紅色激光瞄準裝置，便于安裝調整 | |||
工程安裝：
- ■ 視場角度：
- 本檢測器在現場安裝時，可根據視場范圍，還料品種來設置距離，用目測法對準。
- HMD熱金屬檢測器均有一定的視場范圍，對于任何一種HMD均應有保證被測物體移動范圍在HMD的
視場內。 - HMD檢測視場范圍和設置距離參照表如下圖，視場范圍如有特殊要求，可定制。
-
附件使用：
- ■ 光 欄：
- 為了使HMD能適合各種條件工作，配有四種光欄板(Φ2、Φ4、Φ8、Φ16)，可用來改變視場
范圍的大小。 - ■ 冷卻接口：
- 冷卻接口是用來通冷卻水的，在檢測器安裝位置周?chē)鷾囟冗_到70℃以上時，要進行水冷，水
壓為0.3MPa。 - ■ 吹掃接口：
- 檢測器視場內水汽、煙塵時，檢測器靈敏度降低，設置時應盡量注意。為了防止這種現象，防
塵筒的吹掃口應加上0.3MPa壓縮空氣。 - ■ 配 線：
- a、從檢測器到電氣室的電纜應盡量使用屏蔽電纜。
- b、檢測器到控制室連接的電纜，要在200m以?xún)?，不可過長。
- c、電纜經過較高溫度區時須采取安全防護措施。
輸出接線：
- ■ 電平輸出：
- 電平輸出采用NPN / PNP晶體管推挽輸出，如圖10所示，但同一時刻只能接一種負載。
- 電平輸出的負載允許有兩種形式：阻性負荷和感性負荷。能提供的最大負載電流為100mA。
- ■ 接點輸出：
- 冷卻接口是用來通冷卻水的，在檢測器安裝位置周?chē)鷾囟冗_到70℃以上時，要進行水冷，水壓
為0.3MPa。 - 接點輸出的輸出級為繼電器的接點，使用時間注意，不要讓負荷的最大工作電流超過接點容量
所允許的電流量，負荷的功率也不得超過接點容量。 - 接點工作有兩種方式：直流方式和交流方式。在兩種方式下對負荷的性質未能加限制，可接入
阻性負荷或感性負荷，但是這兩種方式下使用上略有不同，如圖11所示，是直流方式的接線法
，圖12是交流方式的接線法。 - 在直流方式使時，對于感性負載，應如圖10虛線所示加接續流二檢管，續流二級管選用0.5 A，
三倍以上負載電壓。 - 在交流方式工作時，對感性負載，應如圖12中所示，加接R、C吸收電路。
- ■ 隔離輸出：
- 隔離輸出是輸入信號經過光電隔離輸出的，它的輸出級采用NPN/PNP 型晶體管輸出形式供用
戶選擇使用。 - 隔離輸出接線如圖13(PNP接線方式)和圖14(NPN接線方式)所示。
- ■ 自 檢：
- 電氣插頭中沒有兩根自檢線，通過外部開關短路接這兩根線，使內部紅外發光管點亮，即可實現
自檢功能(如圖15所示)。
