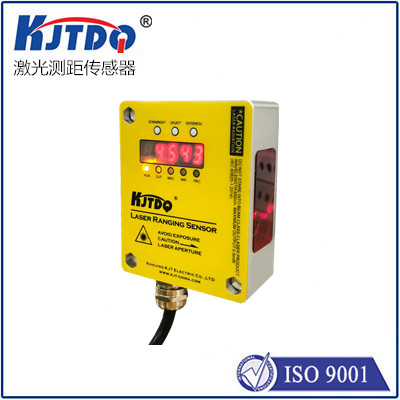

TLS-01C 激光測距儀位移傳感器（5米量程）
發布時間：2020-04-30 14:12:45瀏覽次數：
| 型號 | 可調范圍 | 輸入/輸出參數 |
| KJT-TLS-05C-B1 | 0-5M 可調 | 輸入：電壓10-30VDC（±10%） 輸出：一路模擬量（0-10V）,一路開關量 |
| KJT-TLS-05C-B2 | 0-5M 可調 | 輸入：電壓10-30VDC（±10%） 輸出：一路模擬量（4-20MA ）,一路開關量 |
| KJT-TLS-05C-B3 | 0-5M 可調 | 輸入：電壓10-30VDC（±10%） 輸出：一路模擬量（4-20MA ）+485 |
| KJT-TLS-05C-B4 | 0-5M 可調 | 輸入：電壓10-30VDC（±10%） 輸出：2路開關量 |
電子參數
1) 極限值，反極性保護在具備短路保護的 電路中運行時：最大 8 A.
2) 對于 TLS-xxxx：UV > 15 V.
3) 不得低于或超出 UV公差.
4) 無負荷.
性能

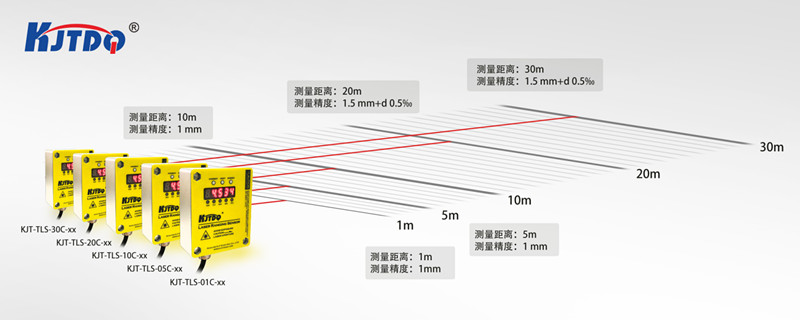

| 測量范圍 | 0-5M ,0-10M,0-15M ,0-20M,0-30M |
| 測量物體 | 自然物體 |
| 分辨率 | 1mm |
| 精度 | 精度1.5 mm+d 0.5‰ |
√ 數碼管實時顯示測量結果
√ LED狀態顯示
√ 電壓模擬輸出
√ 越限繼電器輸出（支持NPN/PNP）
√ 測量距離矯正
√ 基本參數設定
√ RS485接口，支持Modbu s RTU協議.
| 頻率 | 5Hz，10Hz, 20Hz, 30Hz |
| 輸出時間 | ≥ 4 ms 6) |
| 光源 | 紅色激光 |
| 激光等級 | 1 (IEC 60825-1:2014, EN 60825-1:2014) 7) |
| 典型光電尺寸距離（） | 15 mm x 15 mm (10 m) |
| 其他功能 | 可設置的滑動平均值：快/慢, 切換模式：距離對象 (DtO), 可示教、參數化和反轉的數字輸出, 可調節滯后現象, 示教式、可參數設置、可逆式模擬輸出端, 多功能輸入：激光關閉/外部示教/禁用, 關閉顯示屏, 恢復出廠設置, 鎖定用戶操作界面 |
| 平均激光使用壽命（25℃ 時） | 100,000 h |
1) 對應于 1 σ.
2) 6% ... 90% 反射率.
3) 取決于設置的平均值形成方式：快/慢.
4) 90% 反射率.
5) 將物體從側面引入測量范圍.
6) 持續在測量范圍內更改至物體的距離.
7) 波長：658 nm；最大功率：120 mW；脈沖持續時間：2.5 ns；接觸率：1/400.
接口
| 數字輸出 | ||
| 數量 | 1 1) 2) 3) | |
| 類型 | PNP，NPN可選擇 | |
| 最大輸出電流IA | ≤100 mA | |
| 模擬輸出端 | ||
| 數量 | 1 | |
| 類型 | 電壓/電流輸出可選 | |
| 電壓/電流 | 0V-10V/4mA-20mA,≤300Ω | |
| 分辨率 | 12bit | |
| 多功能輸入(MF) | 1 x3) 4) | |
| 滯后 | 10mm...1000mm |
環境參數
| 運行環境溫度 | –15 °C ... +50 °C |
| 存儲環境溫度 | –20 °C ... +60 °C |
| 最大相對空氣濕度（非冷凝） | ≤ 85 % |
| 類型抗環境光能力 | 40,000 lx |
| 抗振動性 | EN 60068-2-6, EN 60068-2-64 |
| 抗沖擊能力 | EN 60068-2-27 |
