KJT-SL縱向撕裂檢測裝置
發布時間：2020-03-18 15:50:46瀏覽次數：
KJT-SL撕裂開關是檢測輸送帶縱向撕裂并報警的一種保護裝置，用于在輸送帶出現撕裂、戳穿、
交界處損壞或銳利物凸出皮帶時，自動提供報警或緊急停機。
KJT-SL撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固
定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形成了一個閉合的回路，
當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時、即探測出故障。因為線繩的受力作用下，
它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出報警或關掉輸送機。故障
排除后將自
銷手炳往下按，使機內的凸輪軸復位待開機。
◆技術參數
1、鑄鋁殼體防塵、防雨、適合室內外安裝；
2、開關額定值為20A／125，250V或480VAC；
3、開關可根據需要接成常開或常閉形式；
4、只需用0.9kg作用力即可觸發開關。
◆安裝與調試
撕裂開關設置在受料段膠帶下緩沖托輥之間。

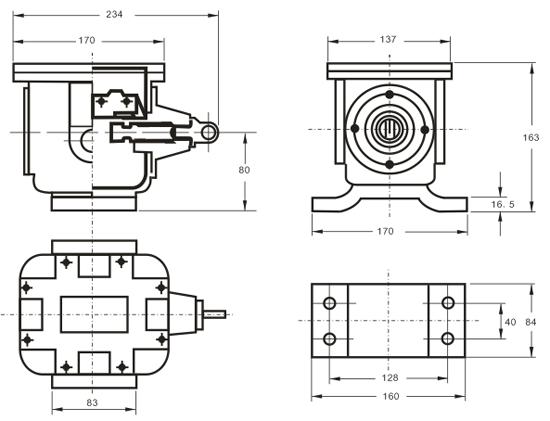

1.按圖所示安裝支架和撕裂開關，撕裂開關的拉環要與膠 帶邊緣同高，若高度不夠可在支架下加
上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
2.掛上攔索：一端穿過撕裂開關的拉環用索扣扣死，另一 端穿過對方撕裂開關支架中間的圓孔待用。
3.安裝好二只撕裂開關和掛兩條攔索。再加30度彎角處把 兩條攔索扣在一起，但不能扣死。
4.收緊雙方支架中間孔內的攔索然后扣死索扣。
5.測試攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
6.膠帶在荷載下沉時要與纜繩保持5mm～10mm即可。
輸送機安全保護
| 輸出觸點 | 2常開2常閉 |
| 觸點容量 | AC/220V/5A |
| 供電電源 | AC/220V |
| 信號延時 | 1-9秒可調 |
| 檢測型式 | 感知傳感器 |
| 動作力 | 1-5Kg |
| 傾角調整 | 10°+45°預制 |
| 復位方式 | 手動復位 |
| 防護等級 | IP65 |
| 環境溫度 | -40℃+60℃ |
| 通訊接口 | RS-485地址編碼終端器（用戶選配） |
| 通訊距離 | 雙絞線：1.2公里，光纜50公里 |
