KJT-SJ系列速度打滑檢測器 皮帶打滑檢測
發布時間：2020-03-19 09:40:37瀏覽次數：

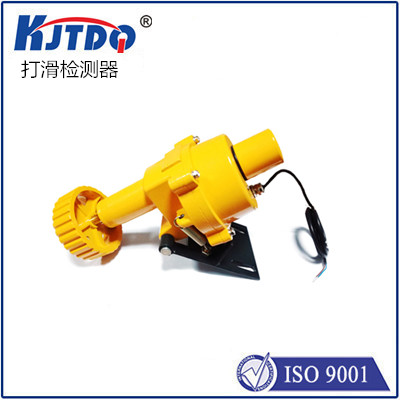

1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨護打滑作用。殼體采用鋁
鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。
2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。
◆工作原理
當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放
大整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時執行電路輸出
相應的開關信號。

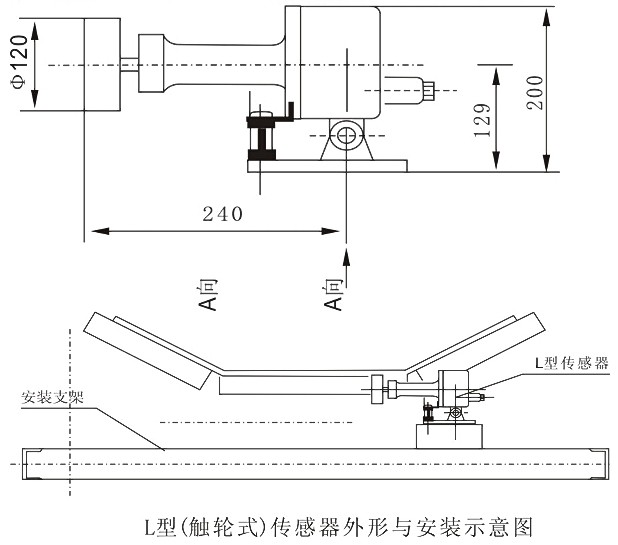

◆安裝事項
1.控制箱安裝在室內墻壁上，防止激烈震動；
2.通電正常后，將待測帶速用拔碼盤預置出來（應將帶速通過從動滾簡的直徑折算成轉速，拔碼盤所預置實際是轉速）
數碼管顯示值為轉速，單位為r/min；
3.齒盤應固定在從動滾筒的軸上，傳感器采用支架安裝在軸端底座上；（注：開機至帶速正常之間不應投入或投入無
效）
4.控制箱下部有一組接線端子，接線即可。傳感器至控制箱應選用屏蔽電纜連接
| 工作電壓 | 220VAC±10% |
| 測速范圍 | 20~999r/min |
| 整機功耗 | 〈15W |
| 開關形式 | 常閉型 |
| 環境溫度 | -15℃~+40℃ |
| 相對濕度 | 不大于80% |
