光幕傳感器作業原理及操作方法
發布時間：2020-07-07 10:55:20瀏覽次數：
光幕傳感器作業原理

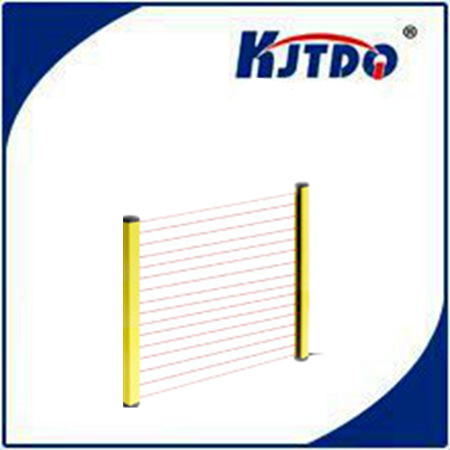

如圖所示是一個用安全光幕檢測物體（比如手）進入的測試原理結構示意圖。圖中，光幕的一邊等距離安裝有多個紅外發射管，另一邊相應的有相同數量同樣擺放的紅外接納管，每一個紅外發射管都對應有一個相應的紅外接納管，且安裝在同一條直線上。當同一條直線上的紅外發射管、紅外接納管之間沒有障礙物時，紅外發射管宣布的調制信號（光信號）能順暢抵達紅外接納管。紅外接納管接納到調制信號后，相應的內部電路輸出低電平，而在有障礙物的情況下，紅外發射管宣布的調制信號（光信號）不能順暢抵達紅外接納管，這時該紅外接納管接納不到調制信號，相應的內部電路輸出為高電平。當光幕中沒有物體經過時，一切紅外發射管宣布的調制信號（光信號）都能順暢抵達另一側的相應紅外接納管，從而使內部電路悉數輸出低電平。這樣，經過對內部電路狀況進行剖析就可以檢測到物體存在與否的信息。
光幕傳感器具有特點
▲ 符合國際電工學會(huì )IEC61496-1/2 規范；
▲ 選用技術老練的同步紫或紅外線掃描，優異的光學功能和2.5°的發散角，容易對準和維護；
▲ 外形小巧，選用鋁鑄合金外殼，非常鞏固，輕巧；
▲ 20/40mm的多種標準分辨率；
▲ 保護高度規模寬4-128cm；
▲ 電氣連接.4針M12接頭；
▲ 緊湊的尺寸；
可定制分辨率和保護幅寬，以及其它各類接口和擴展功能。
光幕傳感器操作方法
·查看系列安全光幕是否結實的固定在需配備的設備上，TB系列光幕傳感器的發射器和接納器是否在一平面內，且以發射器和接納器為鴻溝的維護區域應為該平面內的一個矩形。
·查看KJT-TB系列安全光幕的發射器和接納器，是否和各自的電纜精確的安裝到位，以及電纜的接線端是否與電源和控制單元精確、結實的連接。
·給KJT-TB系列安全光幕傳感器接通電源，此刻光幕傳感器開始自檢、同步及自校準，約1秒鐘后，發射器黃色指示燈安穩，接納器指示燈悉數平息，表明光幕傳感器進入正常作業狀況。
KJT-TB系列安全光幕傳感器在作業狀況下：
1.當維護區域內無侵入物體時，傳感器的接收器處于受光狀況，此刻接收器的通訊指示燈（紅燈）應平息，發射指示燈（黃燈）點亮，這時按下被維護設備的作業開關，設備可正常運轉。
2.當有物體（不小于最小可檢測體或者分辨率）侵入維護區域時，接收器的紅色指示燈將被點亮（可能是接收器處于遮光狀況，也可能是光通訊被遮斷），此刻被維護設備受控，處于強制停頓狀況。
3.當侵入物體撤出維護區域后，光幕傳感器將返回1.狀況，設備將繼續作業。
如圖所示是一個用安全光幕檢測物體（比如手）進入的測試原理結構示意圖。圖中，光幕的一邊等距離安裝有多個紅外發射管，另一邊相應的有相同數量同樣擺放的紅外接納管，每一個紅外發射管都對應有一個相應的紅外接納管，且安裝在同一條直線上。當同一條直線上的紅外發射管、紅外接納管之間沒有障礙物時，紅外發射管宣布的調制信號（光信號）能順暢抵達紅外接納管。紅外接納管接納到調制信號后，相應的內部電路輸出低電平，而在有障礙物的情況下，紅外發射管宣布的調制信號（光信號）不能順暢抵達紅外接納管，這時該紅外接納管接納不到調制信號，相應的內部電路輸出為高電平。當光幕中沒有物體經過時，一切紅外發射管宣布的調制信號（光信號）都能順暢抵達另一側的相應紅外接納管，從而使內部電路悉數輸出低電平。這樣，經過對內部電路狀況進行剖析就可以檢測到物體存在與否的信息。
光幕傳感器具有特點
▲ 符合國際電工學會(huì )IEC61496-1/2 規范；
▲ 選用技術老練的同步紫或紅外線掃描，優異的光學功能和2.5°的發散角，容易對準和維護；
▲ 外形小巧，選用鋁鑄合金外殼，非常鞏固，輕巧；
▲ 20/40mm的多種標準分辨率；
▲ 保護高度規模寬4-128cm；
▲ 電氣連接.4針M12接頭；
▲ 緊湊的尺寸；
可定制分辨率和保護幅寬，以及其它各類接口和擴展功能。
光幕傳感器操作方法
·查看系列安全光幕是否結實的固定在需配備的設備上，TB系列光幕傳感器的發射器和接納器是否在一平面內，且以發射器和接納器為鴻溝的維護區域應為該平面內的一個矩形。
·查看KJT-TB系列安全光幕的發射器和接納器，是否和各自的電纜精確的安裝到位，以及電纜的接線端是否與電源和控制單元精確、結實的連接。
·給KJT-TB系列安全光幕傳感器接通電源，此刻光幕傳感器開始自檢、同步及自校準，約1秒鐘后，發射器黃色指示燈安穩，接納器指示燈悉數平息，表明光幕傳感器進入正常作業狀況。
KJT-TB系列安全光幕傳感器在作業狀況下：
1.當維護區域內無侵入物體時，傳感器的接收器處于受光狀況，此刻接收器的通訊指示燈（紅燈）應平息，發射指示燈（黃燈）點亮，這時按下被維護設備的作業開關，設備可正常運轉。
2.當有物體（不小于最小可檢測體或者分辨率）侵入維護區域時，接收器的紅色指示燈將被點亮（可能是接收器處于遮光狀況，也可能是光通訊被遮斷），此刻被維護設備受控，處于強制停頓狀況。
3.當侵入物體撤出維護區域后，光幕傳感器將返回1.狀況，設備將繼續作業。
